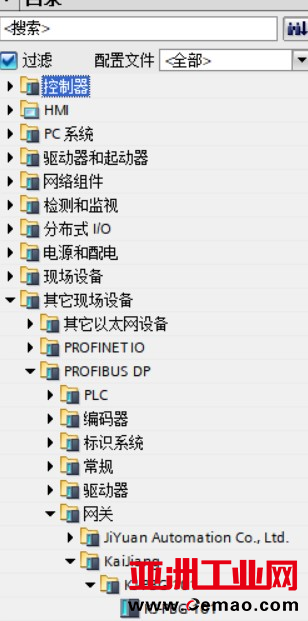

2、选择Modbus转Profibus网关；

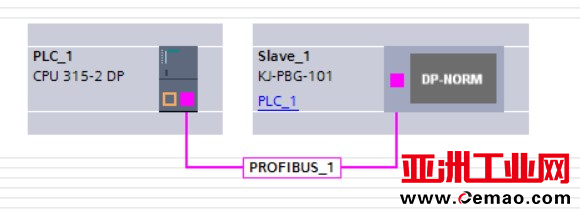

3、将Modbus转Profibus网关配置到Profibus网络中；

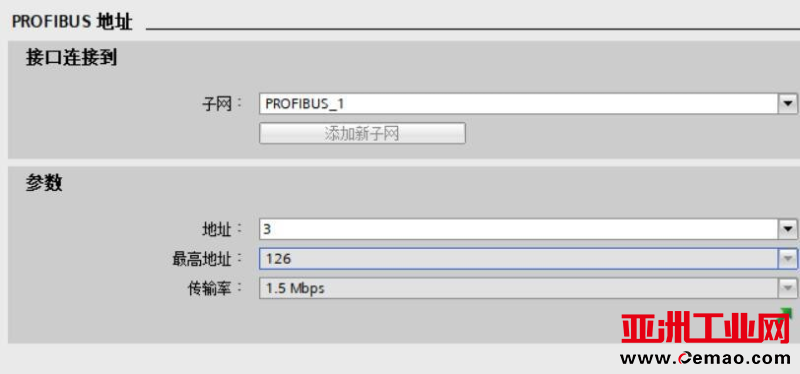

4、设置Modbus转Profibus网关在Profibus总线中的从站地址；

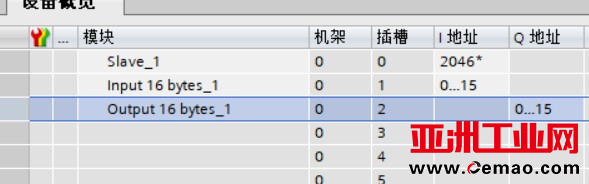

5、确认称重仪表用到参数的总数据量，并在组态中添加对应的数据长度；
6、查看设备说明手册，配置从站参数；

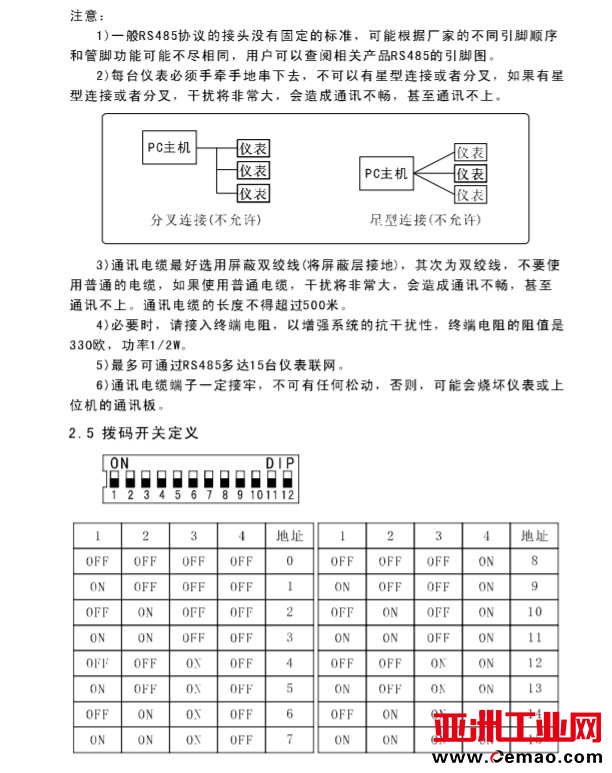

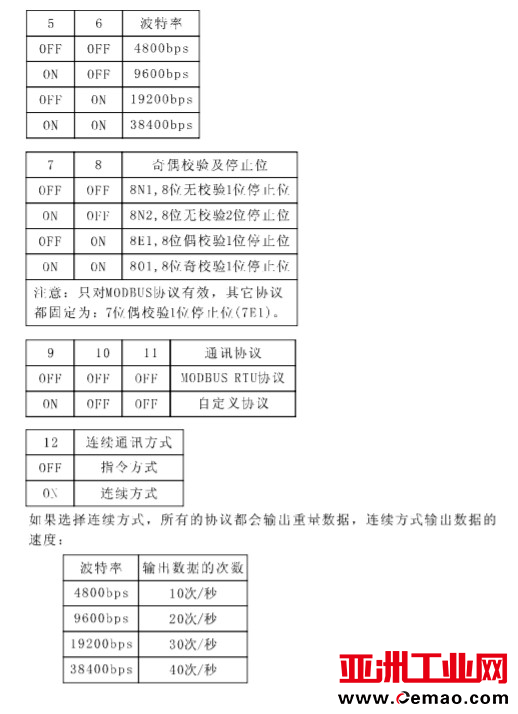

7、通过从站拨码开关设定冲站地址，本例为1，设置好从站波特率及数据位，停止位，校验位。本例为9600 8N1设定。设置为Modbus RTU模式；

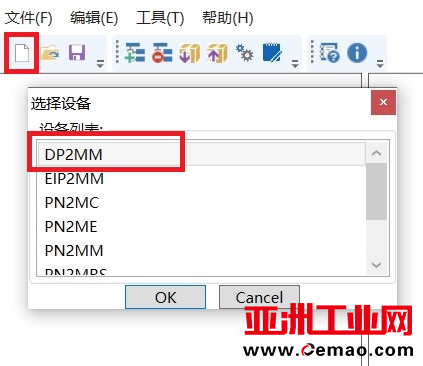

8、配置Modbus转Profibus网关Modbus参数。打开软件点击新建，选择DP2MM；

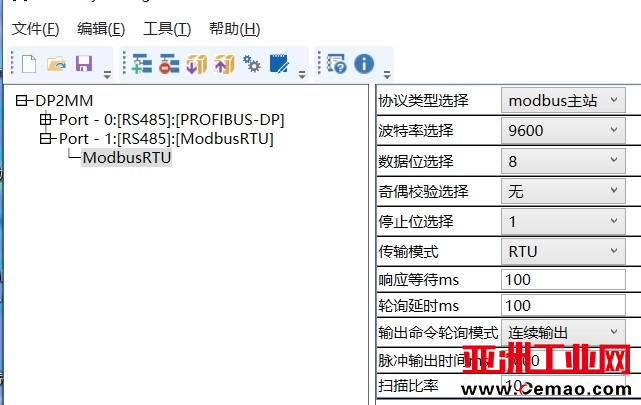

9、设置Modbus转Profibus网关的485参数，波特率，数据位，校验位，停止位，等要和从站保持一致，本例为9600 8N1，轮询间隔100MS；

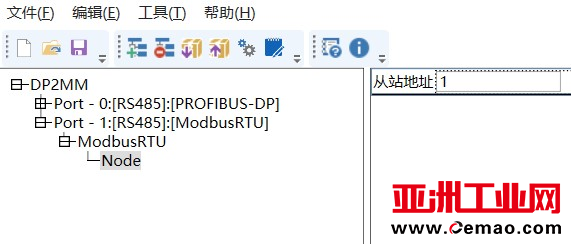

10、在ModbusRTU处点击鼠标右键插入站号，写入从站地址；

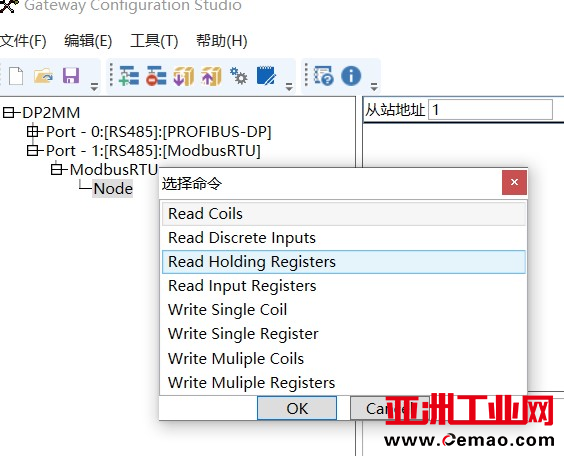

11、在Node处点击鼠标右键插入,选择所需功能码本例为03功能码；

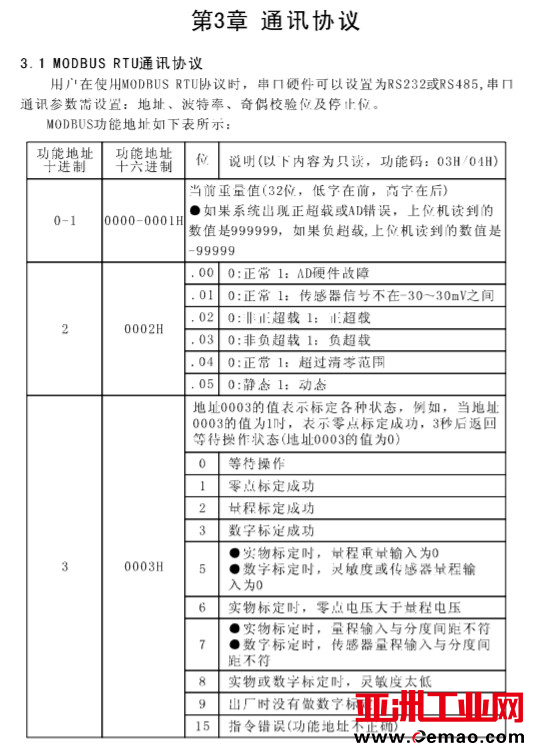

12、根据下图描述可得知读取寄存器支持03/04H功能码即Modbus转Profibus网关可以选择Read Holding Registers（03H)和Read Input Registers(04H)两种功能；
如想读取当前重量值可根据从站手册描述地址为0-1（32位即两个寄存器）在起始地址处填入0，寄存器数量为2即2个字，无响应动作可以置0以便从站掉线能及时反映。下载后将Modbus转Profibus网关顶部拨码确认跟DP设置一样，上电后观察网关指示灯（正常状态下OK灯常亮，TXD及RXD灯交替闪烁）在组态软件中监控数值。
